Sê-ri B LH-FGG/EGG có khóa tiêu chuẩn
Tính năng đặc trưng của các sê-ri đầu nối này là hệ thống khóa cho phép mật độ tiếp xúc cao hơn và ngăn ngừa tất cả các lỗi khi căn chỉnh. Các lựa chọn thay thế khóa khác nhau ngăn chặn giao phối chéo không mong muốn của các đầu nối tương tự khác. Cũng có thể sử dụng các tiếp điểm uốn để giảm thời gian lắp ráp cáp. Các sê-ri đầu nối này, bao gồm dải 0B đến 5B cũng như đa cực 00 và 2G (phiên bản rút gọn của sê-ri 2B), một số kiểu kín chân không cũng có sẵn.
Đối với các ứng dụng yêu cầu khóa Push-Pull nhanh chóng và an toàn, B Series JH-EGG cung cấp đầu nối đa cực hình tròn linh hoạt, hữu ích, mạnh mẽ và đáng tin cậy.
Hệ thống tự chốt cho phép khớp nối đầu nối bằng cách đẩy phích cắm theo chiều trục vào ổ cắm.
Khi đã được chốt chắc chắn, không thể ngắt kết nối bằng cách kéo dây cáp hoặc bất kỳ bộ phận cấu thành nào khác ngoài ống lót nhả bên ngoài.
Làm cho nó trở thành lựa chọn lý tưởng cho các quy trình thử nghiệm và sản xuất chất bán dẫn, thử nghiệm và đo lường, thiết bị đo đạc, thiết bị y tế, nghiên cứu và ứng dụng âm thanh/video.
NHỮNG ĐẶC ĐIỂM CHÍNH:
Đầu nối sê-ri B cung cấp các tính năng chính sau:
– bảo mật của hệ thống tự khóa Push-Pull – nhiều cực loại 2 đến 64 tiếp điểm
– các tiếp điểm hàn, uốn hoặc in (thẳng hoặc khuỷu tay) – mật độ đóng gói cao để tiết kiệm không gian
– Sàng lọc 360 độ để che chắn EMC đầy đủ. – hệ thống khóa (tiêu chuẩn khóa «G»)
– nhiều tùy chọn phím để tránh giao phối chéo của các đầu nối tương tự để căn chỉnh đầu nối
Phần Phần hiển thị các thành phần bên trong
| KHÔNG. |
ổ cắm cố định |
cắm thẳng |
| 1. |
vỏ ngoài |
vỏ ngoài |
|
2. |
vương miện nối đất |
chốt tay áo |
| 3. |
vòng giữ |
đai ốc |
|
4. |
đai ốc lục giác |
tách chèn tàu sân bay |
| 5. |
khóa máy giặt |
chất cách điện |
| 6. |
chất cách điện |
liên lạc nam |
| 7. |
liên lạc nữ |
ống kẹp |
Đặc điểm kỹ thuật
Cơ khí và Khí hậu
Đặc điểm Giá trị Tiêu chuẩn
Endurance >5000 chu kỳ Kiểm tra IEC 60512-5 9a
Độ ẩm lên tới 95 phần trăm ở 60 độ C
Phạm vi nhiệt độ - 55 độ C, cộng thêm 250 độ C
Khả năng chống rung 10-2000 Hz, 15 g Kiểm tra IEC 60512-4 6d
Khả năng chống sốc Khả năng chống sốc IEC 60512-4 thử nghiệm 6c
Thử nghiệm ăn mòn phun muối > 144h Thử nghiệm IEC 60512-6 11f
Chỉ số bảo vệ (giao phối) IP50 IEC 60529
Loại khí hậu 55/175/21 IEC 60068-1
điện
Đặc điểm Giá trị Tiêu chuẩn
che chắn at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Các thử nghiệm khác nhau đã được thực hiện với các cặp đầu nối JH-FGG và JH-EGG, với lớp vỏ bằng đồng thau mạ crôm và chất cách điện PEEK.
JH-EGG B Series Nữ Ổ Cắm Cố Định

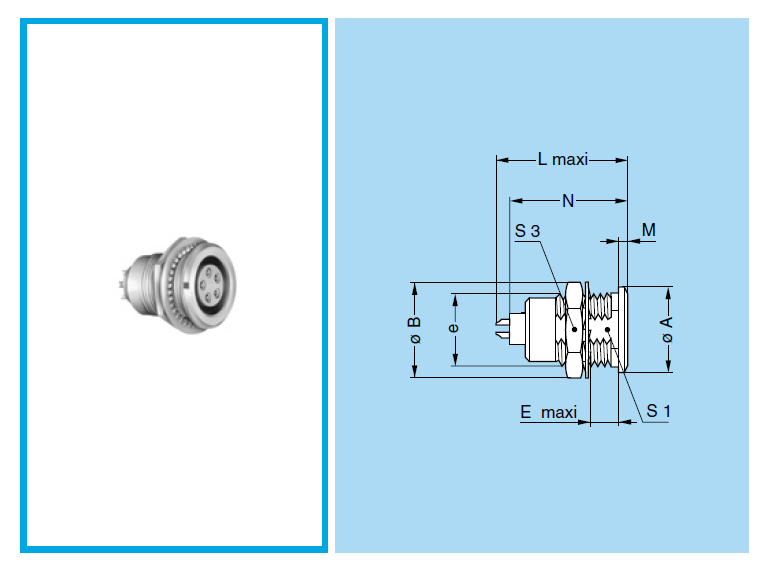

JH-TRỨNG Ổ cắm cố định, cố định đai ốc, chìa khóa (G) hoặc chìa khóa (A…M và R)
| Thẩm quyền giải quyết | Kích thước (mm) | |||||||||
| Người mẫu | Loạt | A | B | e | E | L | M | N | S1 | S3 |
| JH-TRỨNG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-TRỨNG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-TRỨNG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-TRỨNG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-TRỨNG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-TRỨNG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-TRỨNG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Chi tiết

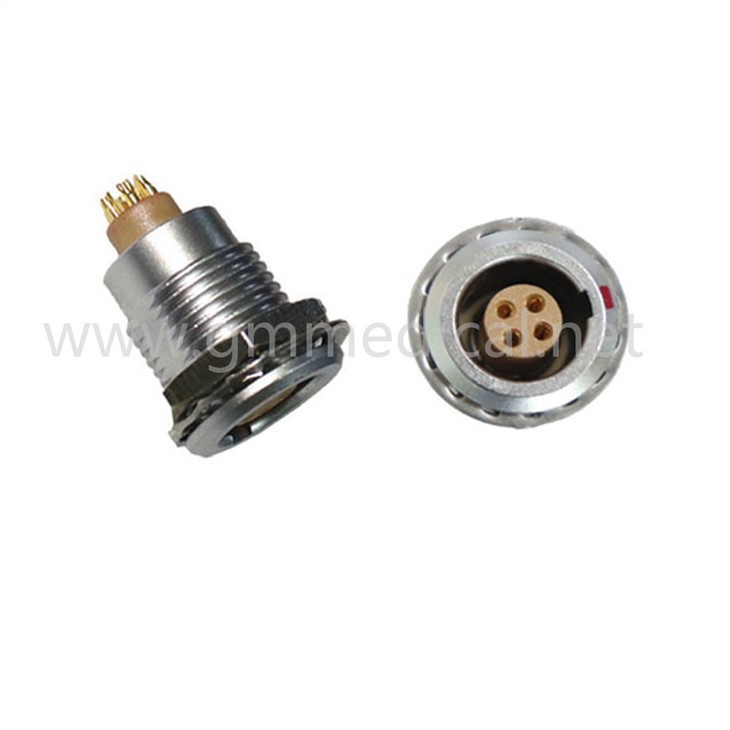

Tên sản phẩm:Ổ cắm cố định đầu nối đa cực tự chốt kéo đẩy
Xuất xứ: Trung Quốc Tên thương hiệu: Greatmade Loại: kéo đẩy tròn
Môi trường: Trong nhà Giới tính: Nữ/Nam Xử lý bề mặt: Mạ crôm ngọc trai
Pin: 2 đến 16 pin Độ IP: IP50 Loại tiếp xúc: Hàn
Liên hệ Xử lý: Mạ vàng Độ bền: Trên 5000 lần kéo đẩy Chất liệu vỏ: Đồng thau mạ crom
Vật liệu cách điện: PPS Ứng dụng: Ô tô/Truyền thông/Công nghiệp/Màn hình Led
bao bì
Đầu nối 1 CÁI trong túi PE
50-100 Đầu nối PCS trong hộp nhỏ/phim hoạt hình
- Cảng: Thâm Quyến, Trung Quốc
- thời gian dẫn:
-
Số lượng (cái) 1 - 200 201 - 500 >500 Thời gian giao hàng (ngày) 5 7 để được thương lượng
Câu hỏi thường gặp
Q1: Đầu nối kéo đẩy hoạt động như thế nào?
Đầu nối kéo đẩy ngăn chặn thành công việc ngắt kết nối ngẫu nhiên thông qua việc sử dụng cơ chế tự chốt chắc chắn cho phép đầu nối được ghép nối bằng cách đẩy phích cắm vào ổ cắm. Tuy nhiên, kết nối không thể bị phá vỡ chỉ bằng cách kéo nó.
Q2: Bạn có thể sản xuất các đơn đặt hàng sản phẩm tùy chỉnh không? Đơn đặt hàng OEM hay ODM?
Chắc chắn. Với kinh nghiệm sản xuất OEM và ODM, chúng tôi có thể cung cấp cho bạn Giải pháp kết nối tùy chỉnh một lần.
Q3: Bạn có cung cấp mẫu miễn phí không?
Không, và bạn cần phải trả phí giao hàng.
Q4: Làm thế nào để bạn vận chuyển hàng hóa?
Theo nhu cầu clentele của chúng tôi, nó có thể diễn ra bằng đường hàng không / vận chuyển đường biển / chuyển phát nhanh (DHL/UPS/FEDEX, v.d.).
