Mô tả sản phẩm

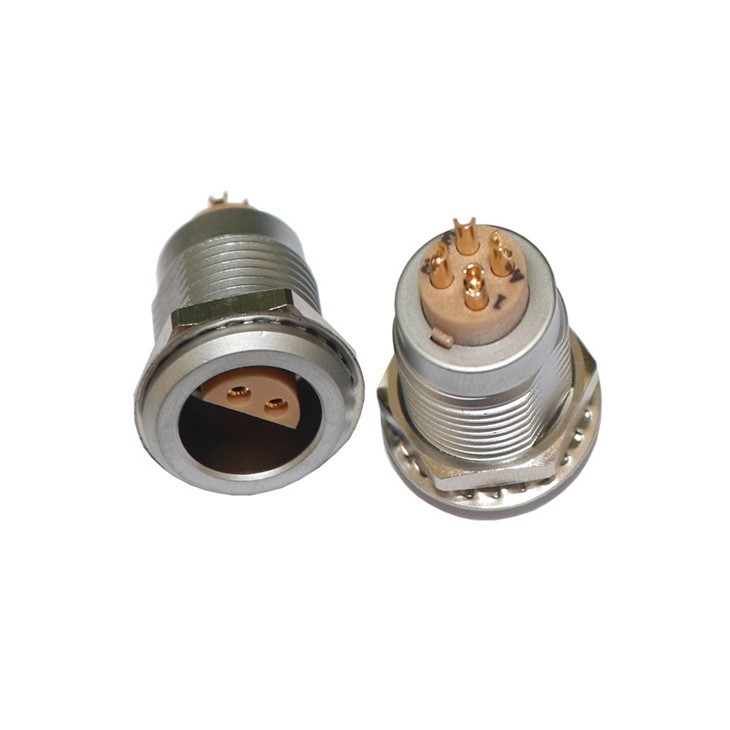

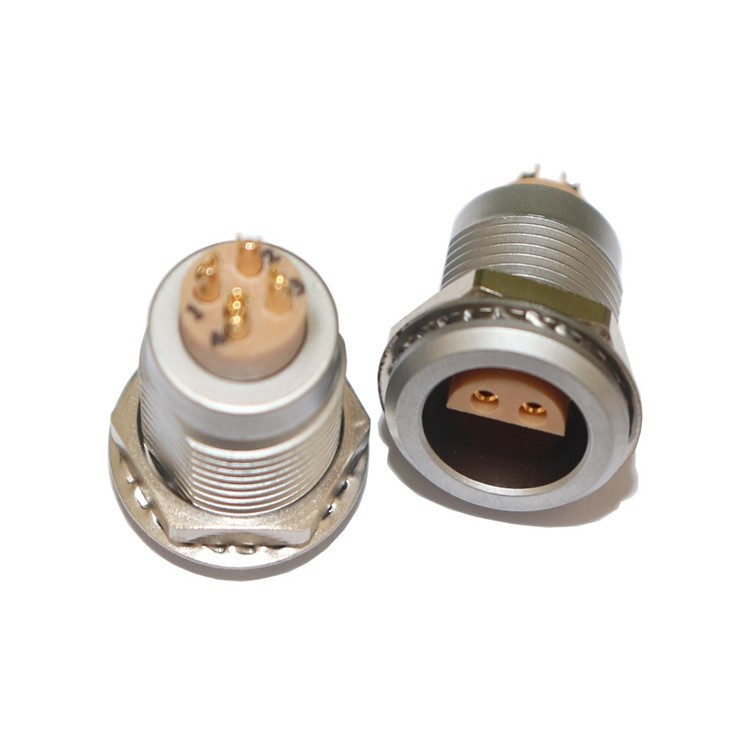

Các đầu nối chèn bước trong nhà S Series Sê -ri là một đầu nối hiệu suất cao, được thiết kế cho các ứng dụng điện trong PCBs ô tô . được làm bằng đồng thau cao cấp, nó có một bước chèn bước duy nhất, đảm bảo độ dẫn điện tuyệt vời và độ bền PCB .
GreatMade Phần không .: JH-nern .2 s .304. bll
OEM Phần không .: Ern .2 s .304. bll
S Series Đồng thau trong nhà
Tương thích với một loạt các thành phần điện ô tô và thiết kế PCB .
Đáp ứng các yêu cầu tiêu chuẩn cho các giao diện kết nối tín hiệu và công suất ô tô .
đặc điểm kỹ thuật
| Tên sản phẩm | Ổ cắm kim loại |
| Loại sản phẩm | Đầu nối kéo/ ổ cắm đẩy tròn |
| Ổ cắm/ ổ cắm | Ổ cắm/ ổ cắm - Bảng điều khiển cố định được gắn phía trước |
| Hệ thống khóa | Đẩy đẩy |
| Số lượng liên lạc điện áp thấp | 4 |
| Kích cỡ | 2S |
| Đề xuất phần phù hợp | Ffp .2 s .304. blal62z |
| SẢN PHẨM SẢN PHẨM | Sê-ri S, S-Equoor bước chèn |
| Xếp hạng | Sử dụng trong nhà trong môi trường ô tô |
| Điện áp định mức | 500V (AC/DC) |
| Xếp hạng hiện tại | 30A |
| Tiếp xúc với điện trở | Nhỏ hơn hoặc bằng 5mΩ |
| Điện trở cách nhiệt | Lớn hơn hoặc bằng 1000mΩ tại 500V dc |
| Điện môi với điện áp | 1500V (ac) trong 1 phút |
| Tần số hoạt động | DC - 10 MHz (phù hợp cho cả truyền tín hiệu tần số và nguồn thấp) |
| Lực lượng chèn | Lực lượng chèn: Ít hơn hoặc bằng 80N |
| Lực chiết xuất | Lực chiết: Lớn hơn hoặc bằng 20N |
| Chu kỳ giao phối | Tối thiểu 500 chu kỳ mà không bị suy giảm hiệu suất đáng kể |
| Khả năng chống rung | Biên độ chịu được 1,5mm, 10 - 2000 dải tần Hz |
| Sốc kháng | Tăng tốc 50g, thời gian 11ms |
Nhiệt độ hoạt động: - 40 độ đến + 85 độ
Nhiệt độ lưu trữ: - 50 độ đến + 100 độ
Kháng độ ẩm: 10% - 95% Độ ẩm tương đối (không ngưng tụ)
Bảo vệ xâm nhập: IP40 (được bảo vệ chống lại các đối tượng rắn lớn hơn 1.0mm)
Tính năng sản phẩm
-
Brass Build:Brass cung cấp độ dẫn tuyệt vời, cắt giảm sức mạnh và cung cấp sức mạnh cao, rung động ô tô bền bỉ, dịch chuyển nhiệt độ và ứng suất cơ học .
-
Bước chèn bước:Các kết nối PCB chính xác với căn chỉnh pin chính xác, giảm kết nối sai và tăng cường độ tin cậy .
-
Sử dụng trong nhà:Thực hiện tốt trong các điều kiện ô tô trong nhà khác nhau, đảm bảo hoạt động ổn định .
-
Cao - hiện tại:Chuyển dòng điện cao một cách an toàn cho nguồn - các bộ phận ô tô đói .
-
Compact:Nhỏ và nhẹ, dễ dàng lắp vào không gian - PCB ô tô bị ràng buộc .
Ưu điểm sản phẩm
- Độ tin cậy:Thiết kế chèn bằng đồng và bước đảm bảo lâu dài, kết nối ổn định, giảm lỗi điện và bảo trì .
- Hiệu quả:Độ dẫn điện cao tối đa hóa việc truyền năng lượng, tối ưu hóa việc sử dụng năng lượng và mang lại lợi ích cho thời lượng pin của EV .}
- Khả năng tương thích:Đáp ứng nhu cầu PCB ô tô, tích hợp dễ dàng với các thiết kế hiện có, không cần thiết lại chính thức .
- Chi phí - Hiệu quả:Hiệu suất đáng tin cậy cắt giảm rủi ro thất bại và tuổi thọ dài của nó với chi phí tiết kiệm bảo trì thấp .
Khu vực ứng dụng
- EVS: Được sử dụng trong quản lý pin để điều khiển luồng điện và trong hệ thống truyền động điện để truyền năng lượng động cơ .
- Xe hybrid: Tích hợp các hệ thống điện của động cơ, động cơ và pin để chia sẻ năng lượng hiệu quả .
- Thông tin giải trí ô tô: Cung cấp các hệ thống màn hình lớn - Màn hình và hệ thống âm thanh, đảm bảo truyền tín hiệu ổn định .}
- ADAS: Cung cấp sức mạnh và kết nối đáng tin cậy cho radar, camera và Lidar, tăng cường an toàn cho xe .
Hướng dẫn sử dụng
- Phân phối điện: Jh-nern .2 s .304. đầu nối BLL phân phối nguồn từ các nguồn xe như pin sang PCB và các thành phần .}
- Truyền tín hiệu: Nó cũng gửi các tín hiệu điều khiển giữa PCB, phối hợp các hệ thống ô tô .}
- Kết nối thành phần: Hoạt động như một liên kết chính, kết nối các thành phần điện với PCB cho hoạt động của hệ thống hài hòa .
